Образовательный комплекс по изучению основ электроники и электротехники, микропроцессоров и программирования электронных устройств «Роботрек Электротехника»
Описание
Образовательный комплекс «Роботрек Электротехника» предназначен для проектной деятельности и обучения детей и подростков основам электроники и электротехники, микропроцессоров и программирования электронных устройств. Позволяет собирать электрические схемы, программировать умные системы, работать с датчиками и моторами, а также разрабатывать интерактивные проекты, развивая инженерное мышление и навыки работы с современными технологиями.
Номер в реестре Министерство промышленности и торговли Российской Федерации №10706078
Возраст: с 12 лет курс «Изучения основ электроники и электротехники, микропроцессоров и программирования электронных устройств» (30 занятий).
Подробнее на Wiki
Подробные характеристики
Образовательный комплекс «Роботрек Электротехника» предназначен для сборки электрических схем, программирования умных систем, в том числе для Агрокомплексов, работы с датчиками и моторами, разработки интерактивных проектов. Данный комплекс соответствует примерному переченью оборудования для агротехнологических классов согласно письму Министерства сельского хозяйства РФ от 06.05.2025 № КШ-13-27/9712, раздел Агроинженерия: №8 «Образовательный набор по электронике, электромеханике и микропроцессорной технике».
Качественные характеристики продукции:
- безопасность эксплуатации. Безопасный ABS пластик и оргстекло, корпуса на электронных компонентах, дополнительная обмотка проводов, отсутствие острых углов;
- износостойкость;
- ремонтопригодность;
- универсальность;
- высокие показатели надежности эксплуатации детьми;
- эргономичность;
- высокая производительность и простота в использовании.

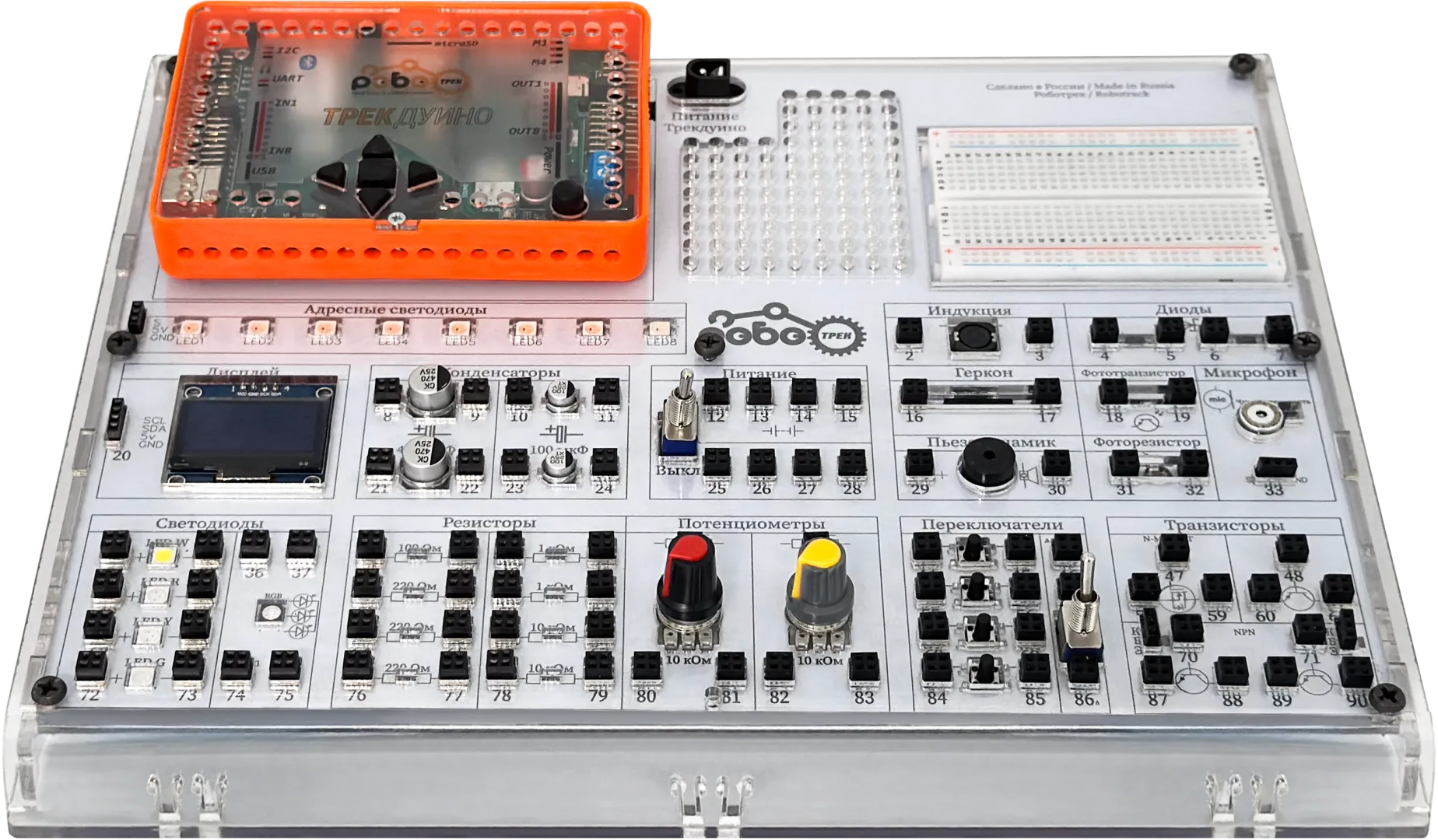

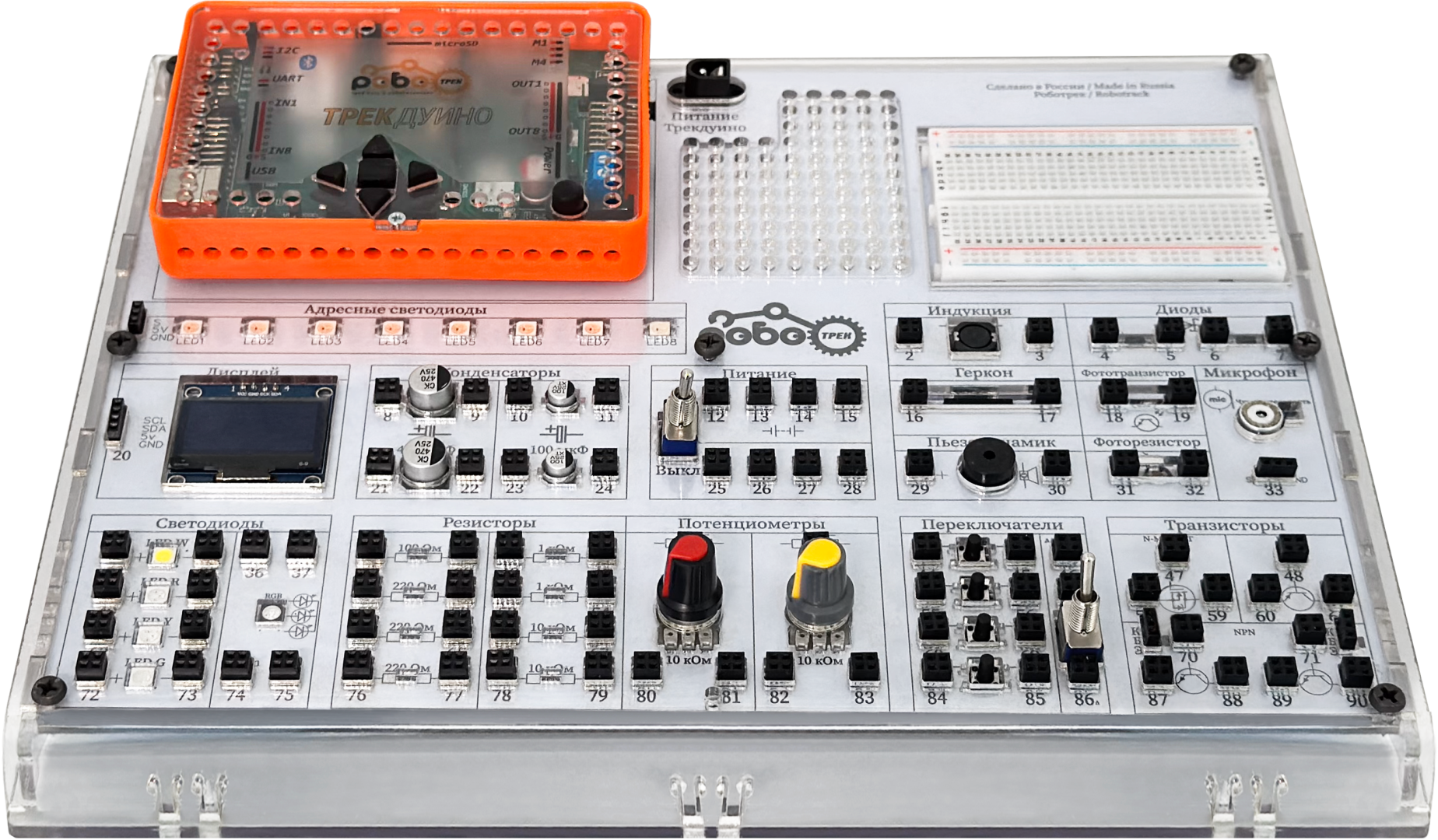

Образовательный комплекс включает монтажный столик и дополнительные компоненты. Монтажный столик предназначен для упрощения сборки электронных схем. Он дает возможность собирать и тестировать их без пайки соединений. Для сборки схем необходимо просто вставить клемму провода в разъем, соединяя контакты. Такой способ соединения проводов абсолютно безопасен, прост и понятен.
Расширение возможности набора и изучение дополнительных технологий:
- образовательный комплекс может быть интегрирован с нейронными сетями (искусственный интеллект) для управления роботами. Можно использовать как готовые нейронные сети, так и интегрировать самостоятельно разработанные сети из среды NNTrack.

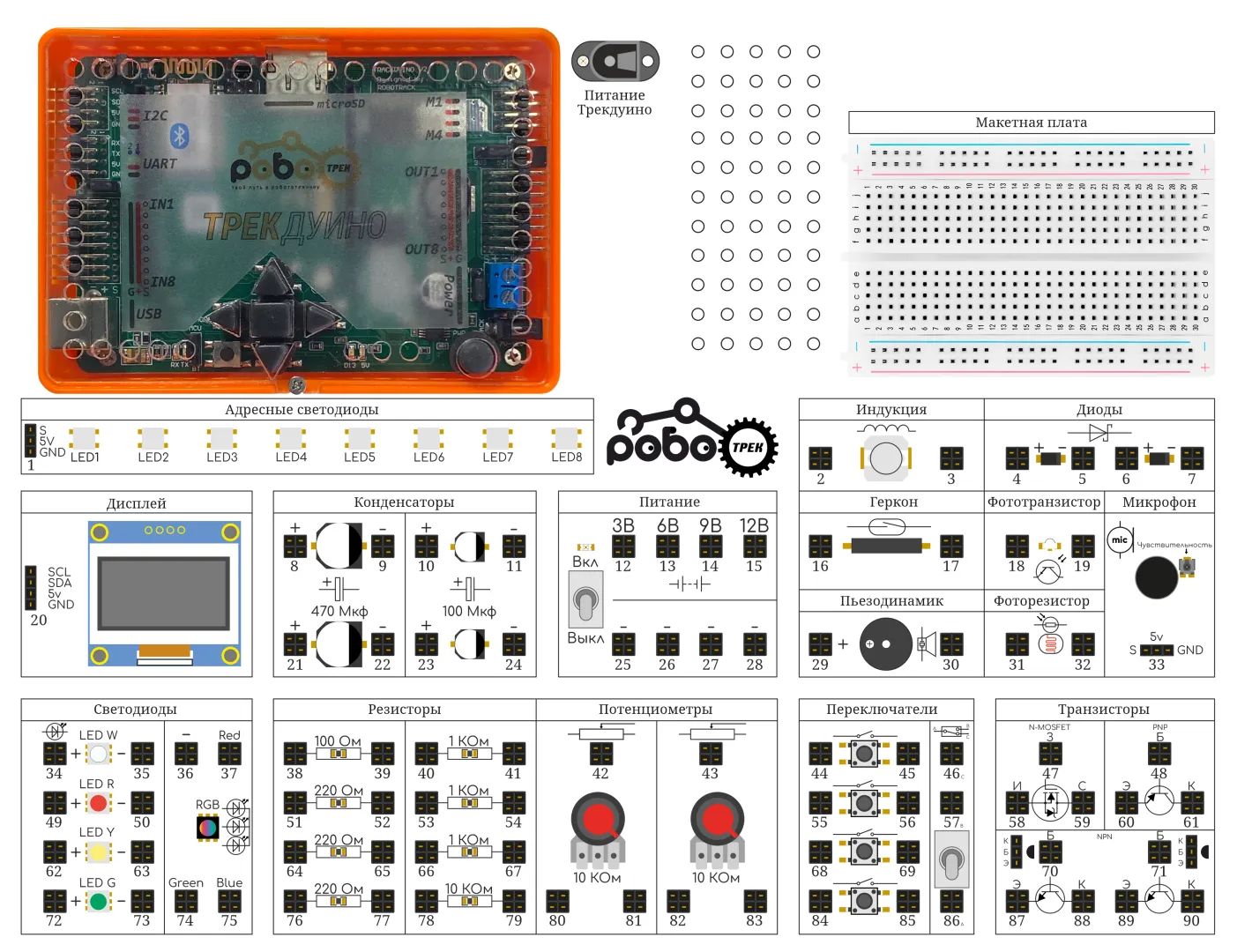

Детали внутри монтажного столика:
- адресный светодиод WS2812B-V5 – 8 шт.
- светодиод RGB FYLS-5050RGB – 1 шт.
- светодиод белый FYLS-5050UWC – 1 шт.
- светодиод зеленый FYLS-5050PG3C – 1 шт.
- светодиод красный FYLS-5050UR3C – 1 шт.
- светодиод желтый FYLS-5050UY3C – 1 шт.
- кнопка IT-1102WD – 4 шт.
- конденсатор JCK1E471M100105 – 2 шт.
- конденсатор JCK1E101M063077 – 2 шт.
- резистор CR-05FL7–220R – 11 шт.
- резистор CR-05FL7–100R – 8 шт.
- резистор CR-05FL7—-1K – 2 шт.
- резистор RC0805JR-0710KL – 2 шт.
- потенциометр R1212N-A10K – 2 шт.
- дисплей OLED 1,3 I2C – 1 шт.
- разъем DS1023-2X2 (pbd 4) – 87 шт.
- разъем DS-1023 – 1×3 (PBS-3) – 4 шт.
- разъем DS-1023 – 1×4 (PBS-4) – 1 шт.
- тумблер MTS-102-A2 on-on – 2 шт.
- геркон МКА-14103МS – 1 шт.
- зуммер TMB12A03 – 1 шт.
- фоторезистор GL5506(4-7K) – 1 шт.
- транзистор mosfet SI2300A – 1 шт.
- транзистор PNP SS8550 – 1 шт.
- ИК-фототранзистор KPA-3010P3C – 1 шт.
- держатель батареи АА-57*17 – 8 шт.
- гнездо питания DS-205 – 1 шт.
- диод Шоттки SS34 – 2 шт.
- катушка индуктивности SPQ105-101M – 1 шт.
- светодиод KP-2012SGC KGB/Green – 1 шт.
- модуль микрофона – 1 шт.
Дополнительные компоненты:
- плата ТРЕКДУИНО в корпусе – 1 шт.
- ультразвуковой датчик расстояния – 1 шт.
- гироскоп/акселерометр – 1 шт.
- мотор постоянного тока – 1 шт.
- серводвигатель – 1 шт.
- инфракрасный датчик – 2 шт.
- датчик влажности почвы – 1 шт.
- метео датчик – 1 шт.
- макетная плата 400 точек – 1 шт.
- транзистор SS8050 – 4 шт.
- провода папа-папа 40 шт., 20см – 1 шт.
- провода мама-папа 40 шт., 20см – 1 шт.
- мультиметр цифровой – 1 шт.
- кабель переходник питания – 2 шт.
- кабель USB MRT5 – 1 шт.
- держатель батареи АА-57*17 – 2 шт.
- кабель с крокодилами – 3 шт.
- пластиковые конструктивные элементы (Штифт 24 – 10 шт., Вал пластиковый 70 мм – 2 шт., Шестеренка 30 – 1 шт., Балка 15 – 4 шт.)
- светодиод белый 5RWWC 14000MCD 6500K 3.4V 15D – 3 шт.
В составе набора бесплатно поставляется учебно-методический комплекс в электронном виде (после заключения договора сетевого взаимодействия) и проводится обучение педагогов (в онлайн формате), техническая поддержка.
Приобретаемые навыки и компетенции:
Школьники изучат основы электротехники и схемотехники, принципы работы датчиков, освоят управление моторами и сервоприводами, создание умных устройств и роботов. Научатся программировать микроконтроллеры, реализовывать инженерные проекты, разрабатывать автоматические системы, научатся откладке схем с помощью мультиметра и сформируют навык расчетов параметров цепей. Набор может быть использован в Агротехноклассах.
Описание программного обеспечения (идет в составе набора):
- Роботрек IDE - среда разработки, основанная на Arduino IDE и дополненная визуальной средой программирования для составления программ из блоков без необходимости писать и редактировать код для контроллера Трекдуино. Есть возможность работы с Arduino С.
Среда разработки Роботрек IDE поддерживается ОС Windows, Linux Astra/Alt.
