Образовательный комплекс для быстрого прототипирования электронных устройств на основе микроконтроллерной платформы со встроенным интерпретатором «Роботрек Электротехника Про»

Описание

Образовательный комплекс «Роботрек Электротехника Про» предназначен для проектной деятельности и обучения детей и подростков основам электроники, программирования и прототипирования устройств на базе микроконтроллера со встроенным интерпретатором. Позволяет собирать электрические схемы, программировать умные системы, работать с датчиками и моторами, а также разрабатывать интерактивные проекты, развивая инженерное мышление и навыки работы с современными технологиями.

Номер в реестре Министерство промышленности и торговли Российской Федерации №10706079

Возраст: с 12 лет

Подробнее на Wiki

Где купить

Подробные характеристики

Образовательный комплекс «Роботрек Электротехника Про» предназначен для сборки электрических схем, программирования умных систем, работы с датчиками и моторами, разработки интерактивных проектов.

Качественные характеристики продукции:

безопасность эксплуатации. Безопасный ABS пластик и оргстекло, корпуса на электронных компонентах, дополнительная обмотка проводов, отсутствие острых углов;
износостойкость;
ремонтопригодность;
универсальность;
высокие показатели надежности эксплуатации детьми;
эргономичность;
высокая производительность и простота в использовании.

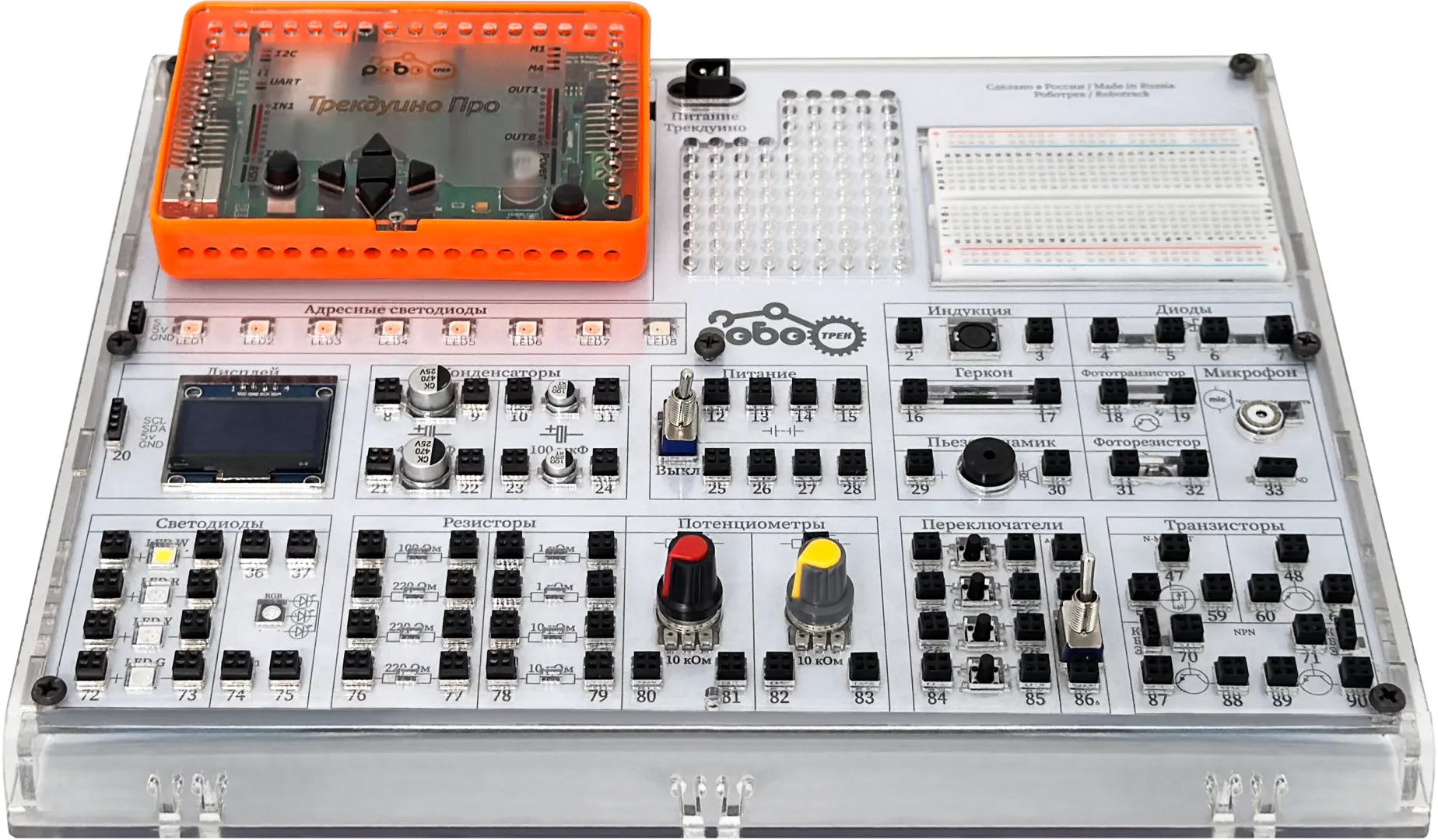

Образовательный комплекс включает монтажный столик и дополнительные компоненты. Монтажный столик предназначен для упрощения сборки электронных схем. Он дает возможность собирать и тестировать их без пайки соединений. Для сборки схем необходимо просто вставить клемму провода в разъем, соединяя контакты. Такой способ соединения проводов абсолютно безопасен, прост и понятен.

Расширение возможности набора и изучение дополнительных технологий:

образовательный комплекс может быть интегрирован с нейронными сетями (искусственный интеллект) для управления роботами. Можно использовать как готовые нейронные сети, так и интегрировать самостоятельно разработанные сети из среды NNTrack.

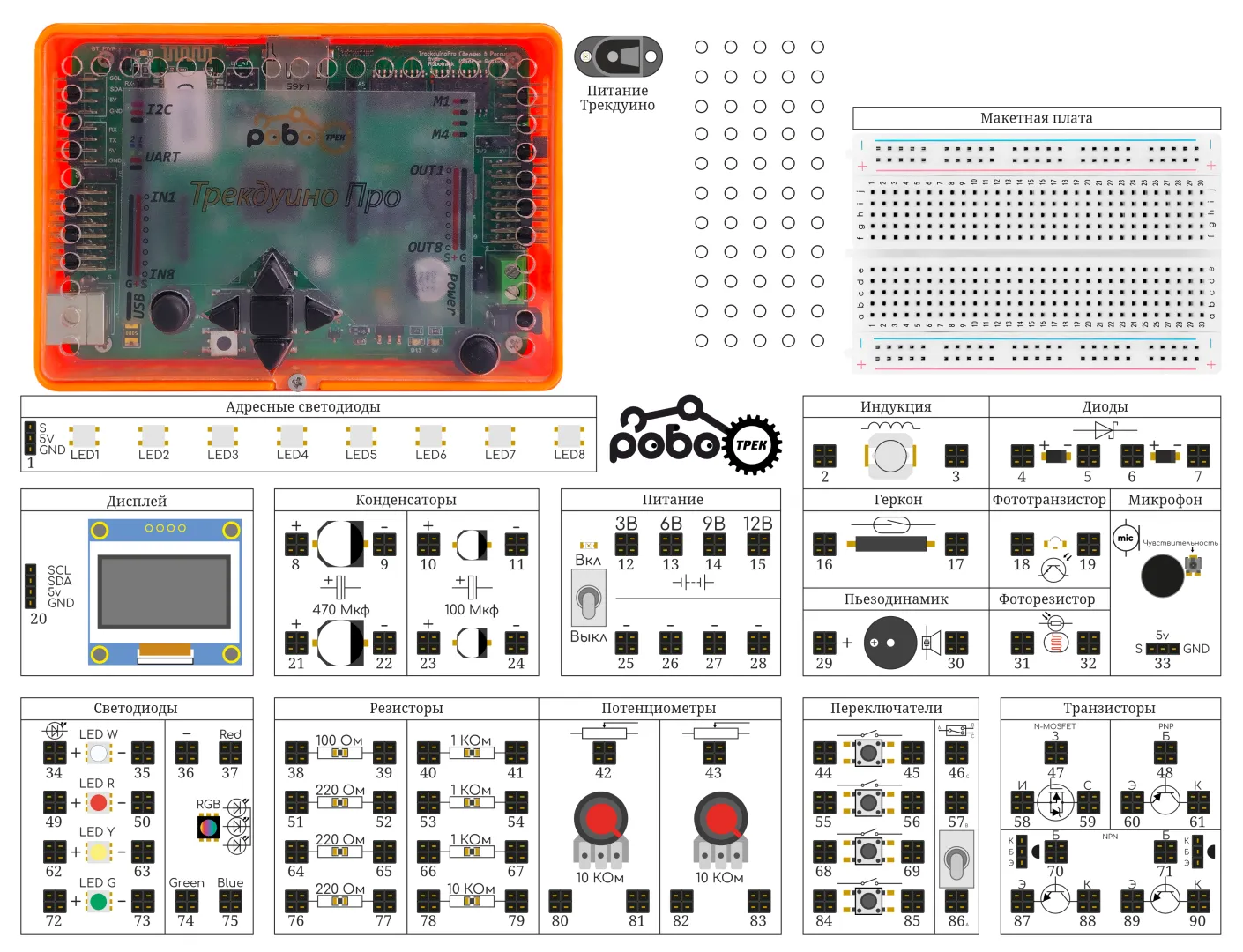

Детали внутри монтажного столика:

адресный светодиод WS2812B-V5 – 8 шт.
светодиод RGB FYLS-5050RGB – 1 шт.
светодиод белый FYLS-5050UWC – 1 шт.
светодиод зеленый FYLS-5050PG3C – 1 шт.
светодиод красный FYLS-5050UR3C – 1 шт.
светодиод желтый FYLS-5050UY3C – 1 шт.
кнопка IT-1102WD – 4 шт.
конденсатор JCK1E471M100105 – 2 шт.
конденсатор JCK1E101M063077 – 2 шт.
резистор CR-05FL7–220R – 11 шт.
резистор CR-05FL7–100R – 8 шт.
резистор CR-05FL7—-1K – 2 шт.
резистор RC0805JR-0710KL – 2 шт.
потенциометр R1212N-A10K – 2 шт.
дисплей OLED 1,3 I2C – 1 шт.
разъем DS1023-2X2 (pbd 4) – 87 шт.
разъем DS-1023 – 1×3 (PBS-3) – 4 шт.
разъем DS-1023 – 1×4 (PBS-4) – 1 шт.
тумблер MTS-102-A2 on-on – 2 шт.
геркон МКА-14103МS – 1 шт.
зуммер TMB12A03 – 1 шт.
фоторезистор GL5506(4-7K) – 1 шт.
транзистор mosfet SI2300A – 1 шт.
транзистор PNP SS8550 – 1 шт.
ИК-фототранзистор KPA-3010P3C – 1 шт.
держатель батареи АА-57*17 – 8 шт.
гнездо питания DS-205 – 1 шт.
диод Шоттки SS34 – 2 шт.
катушка индуктивности SPQ105-101M – 1 шт.
светодиод KP-2012SGC KGB/Green – 1 шт.
модуль микрофона – 1 шт.

Дополнительные компоненты:

плата ТРЕКДУИНО ПРО в корпусе – 1 шт.
ультразвуковой датчик расстояния – 1 шт.
гироскоп/акселерометр – 1 шт.
мотор постоянного тока – 1 шт.
серводвигатель – 1 шт.
инфракрасный датчик – 2 шт.
датчик влажности почвы – 1 шт.
метео датчик – 1 шт.
макетная плата 400 точек – 1 шт.
транзистор SS8050 – 4 шт.
провода папа-папа 40 шт., 20см – 1 шт.
провода мама-папа 40 шт., 20см – 1 шт.
мультиметр цифровой – 1 шт.
кабель переходник питания – 2 шт.
кабель USB MRT5 – 1 шт.
держатель батареи АА-57*17 – 2 шт.
кабель с крокодилами – 3 шт.
пластиковые конструктивные элементы (Штифт 24 – 10 шт., Вал пластиковый 70 мм – 2 шт., Шестеренка 30 – 1 шт., Балка 15 – 4 шт.)
светодиод белый 5RWWC 14000MCD 6500K 3.4V 15D – 3 шт.

В составе набора бесплатно поставляется учебно-методический комплекс в электронном виде (после заключения договора сетевого взаимодействия) и проводится обучение педагогов (в онлайн формате), техническая поддержка.

Приобретаемые навыки и компетенции:

Школьники изучат основы электроники (принципы работы резисторов, конденсаторов, светодиодов, транзисторов, датчиков и др. компонентов), электротехники и схемотехники. Научатся писать код для управления устройствами (встроенный интерпретатор упрощает отладку) и собирать схемы без пайки (безопасное создание проектов на монтажном столике с клеммными соединениями). Обучающиеся сформируют навыки подключения и программирования ИК-датчиков, датчиков влажности почвы, метео датчиков, ультразвуковых сенсоров, моторов, сервоприводов. Учащиеся разработают интерактивные системы (создание умных устройств (метеостанций, сигнализаций, роботов) с использованием OLED-дисплея, кнопок, потенциометров). Они изучат основы автоматизации и IoT (управление устройствами по условиям (например, включение света по уровню освещенности)).

Описание программного обеспечения (идет в составе набора):

Роботрек IDE - среда разработки, основанная на Arduino IDE и дополненная визуальной средой программирования для составления программ из блоков без необходимости писать и редактировать код для контроллера Трекдуино. Есть возможность работы с Arduino С.

Среда разработки Роботрек IDE поддерживается ОС Windows, Linux Astra/Alt.
